Dílenský mikroskop

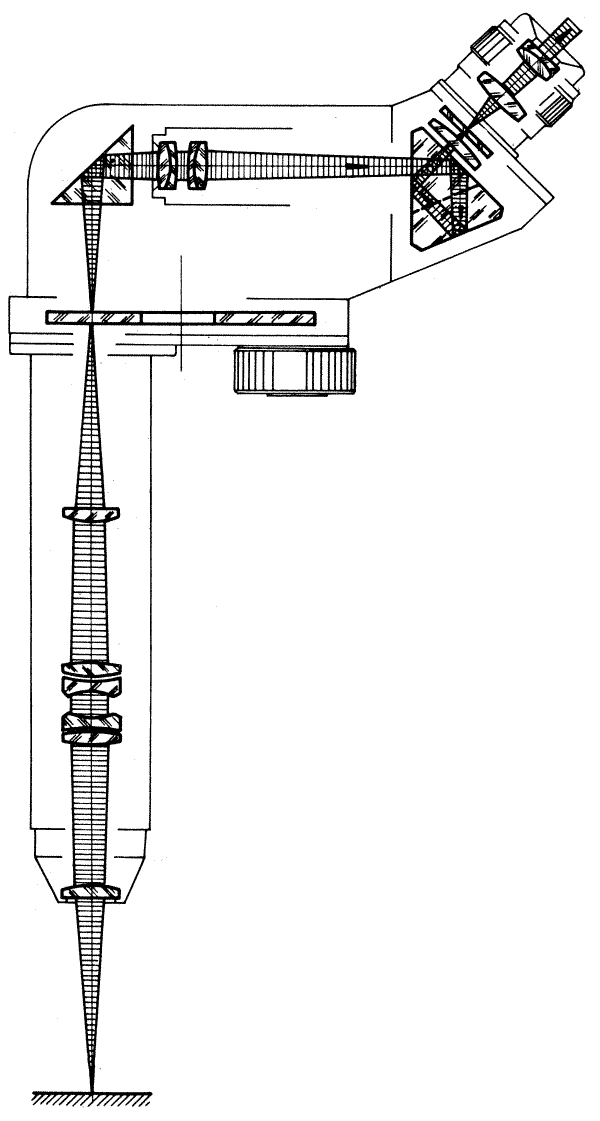

Dílenský mikroskop určený pro kontrolu drobných strojních součástek a nástrojů. Objektiv je čtyřčlenná symetrická soustava s rovnoběžným chodem hlavních paprsků v obou prostorech. Zobrazuje předměty s příčným zvětšením B=-1 do roviny šablony, která je provedena jako skleněný otočný kruh, na jehož povrchu jsou vyryty buď profily normalizovaných závitů nebo tvary boků zubů různých modelů nebo jen kruhové oblouky odstupňované v poloměrech atd.
