Optická vlákna

Průchod paprsku optickým vláknem

Paprsek 1 vstupuje do vlákna a dopadá na rozhraní pod úhlem 30°. Dochází k lomu a paprsek vystupuje do okolního vzduchu. Paprsek 2 dopadá pod úhlem 45°, což je více než mezní úhel a paprsek se odráží od protilehlých stěn a šíří se uvnitř vlákna úplným odrazem. Paprsek 3 dopadá pod úhlem 60° a také při něm dochází k šíření úplným odrazem. Paprsek 4 je axiální paprsek šířící se přímo ve směru osy vlákna bez odrazů od rozhraní. Paprsky 2, 3 a 4 se tedy šíří uvnitř vlákna.

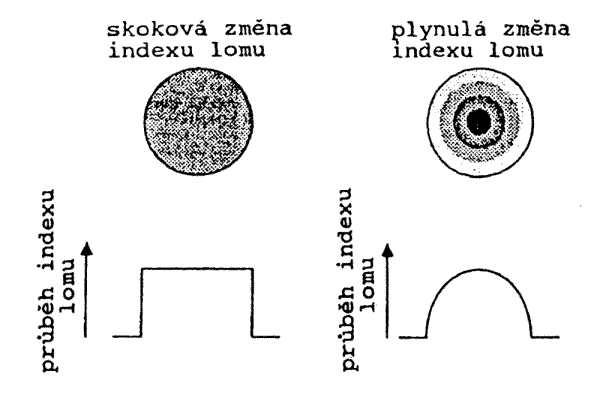

Typy optických vláken

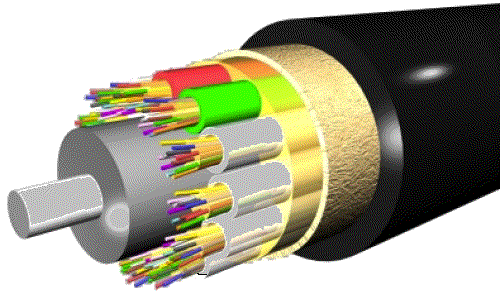

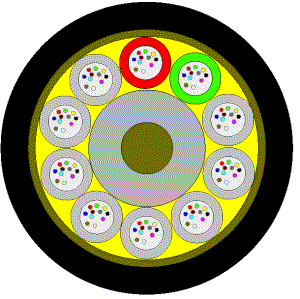

Optické vnější samonosné dielektrické kabely

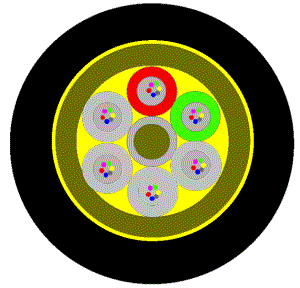

Optické vnější úložné dielektrické kabely

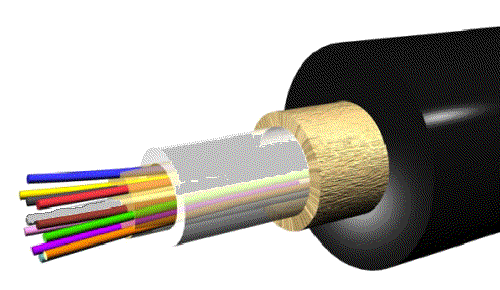

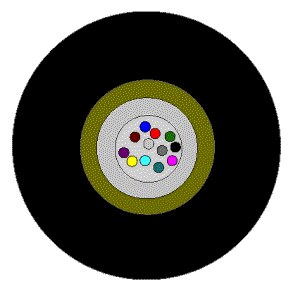

Elektrické vnitřní dielektrické kabely
